POWER UNIT

Der MASTER 720

ist eine modulare Leistungseinheit, wobei diese bedarfsgerecht erweitert werden kann und bis zu 6 Ladestationen gleichzeitig versorgt werden können.

3D-Huawei-Master-04-transparent

Die Ladeleistung des MASTER 720 lässt sich bedarfsgerecht in 60-kW-Schritten durch erweiterbare Module anpassen. Dank einer maximalen Eingangsleistung von 940kVA kann eine zuverlässige Stromversorgung für bis zu 12 DC-Ladepunkte sichergestellt werden.

kv-kontur-06

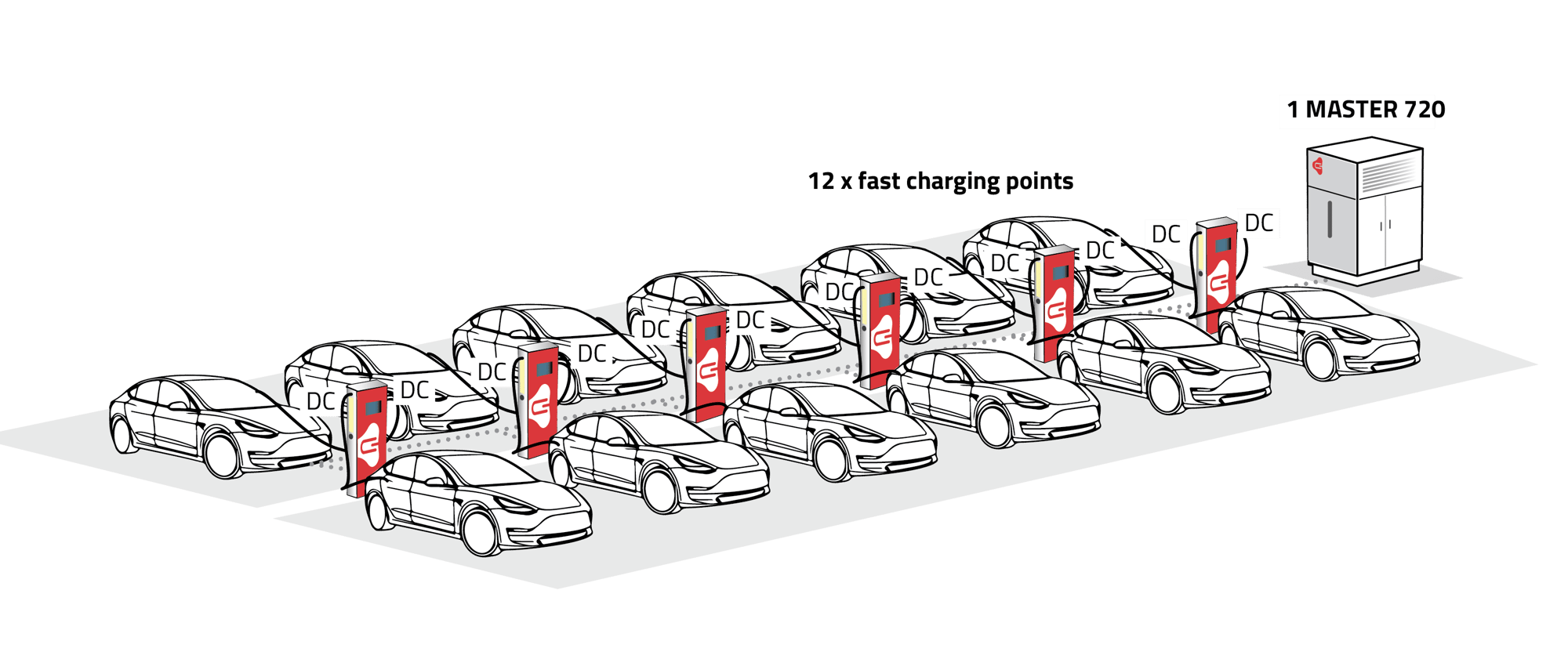

LADEN MIT SCHNELLLADEPUNKTEN

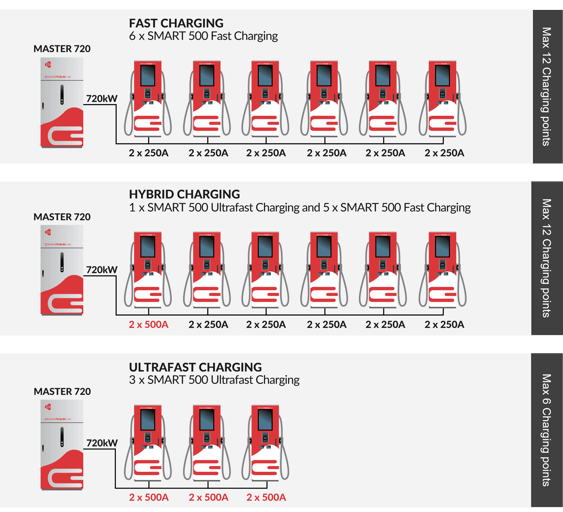

Verschiedene Lademöglichkeiten

3d-SMART500-QUER-Infografik-01
MASTER 720

Technische  Spezifikationen

Informationen zum Produkt

Abmessungen (B x T x H) 800 mm ×1700 mm ×2150 mm
Leistungskonfiguration (AC/DC+DC/DC) 600kW+720kW
Installations-Modus Bodenaufstellung
System-Wirkungsgrad 94,5% (Volllast), Maximaler Wirkungsgrad: 95,5%
Kühlung Flüssigkeitskühlung
IP-Bewertung IP55
Kommunikation Schnittstelle 4G, FE (Northbound Kommunikation)

Input Spezifikationen

Nenn-Eingangsspannung 2 X 400Vac, dreiphasiges Fünf-Leiter-System
Nennfrequenz 50/60 Hz
Eingangsnennstrom ≤931 A (Ausgang: 600kW, Eingang: 400Vac)
Eingangsmodul 120kW AC/DC flüssigkeitsgekühltes Modul
Leistungsfaktor ≥0,99 (Last≥50%)
THDi ≤5% (Last≥50%)

Output Spezifikationen

Ausgangsspannung 200~1000 Vdc
Ausgangsmodul 60kW DC/DC flüssigkeitsgekühltes Modul
Stromwelligkeit ≤ 1,5A @Frequenz<10Hz;
≤ 6A @Frequenz<5000Hz;
≤ 9A @Frequenz<150kHz
Spannungswelligkeit Spannungswelligkeit ≤ ±5V
Anzahl der Ladeanschlüsse Max.12

Umgebungsspezifikationen

Betriebstemperatur -35°C bis +50°C
Lagertemperatur -35°C bis +70°C
Höhenlage ≤4000m
Relative Luftfeuchtigkeit 5%~95% (nicht kondensierend)
Betriebsgeräusche ≤ 55 dB@25°C (Stummschaltmodus), ≤ 60 dB@25°C (Standardmodus)
Konformität IEC 61851-1, IEC 61851-23, IEC 61851-21-2
JETZT DOWNLOADEN
In dem Datenblatt finden Sie alle technischen Spezifikationen der Ladesäule MASTER 720. Jetzt als PDF herunterladen.
GESAMTSYSTEM

Das Systemprinzip

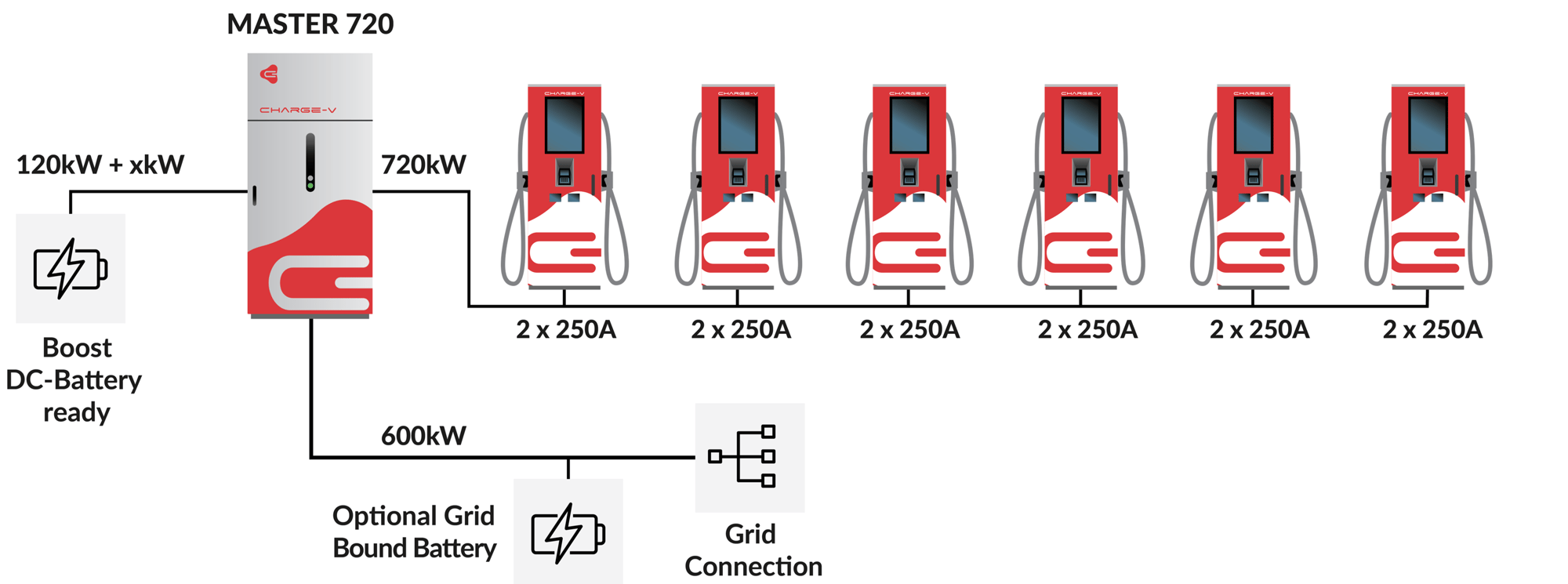

Der MASTER 720 der CHARGE-V kann ich Kombination mit 6 x SMART 500 bis zu zwölf Elektrofahrzeuge gleichzeitig mit Strom versorgen. Zusätzlich kann, neben dem bis 600kW leistungsstarken Netzanschluss, die Ladeleistung mit Hilfe einer DC-Boost Batterie erhöht werden.

2d-MASTER720-System

Der MASTER 720 der CHARGE-V ist das flüssigkeitsgekühlte Kernstück eines ultraschnellen DC-Ladesystems für öffentliche Ladestationen und andere Standorte. Diese Power Unit  bietet eine maximale Leistung von 600 kW pro Stromversorgungseinheit und unterstützt bis zu 12 Ausgänge. Durch die Entkopplung von AC/DC- und DC/DC-Modulen wird die Leistungskapazität der Stromversorgungseinheiten optimal genutzt. Die innovative flüssigkeitsgekühlte Architektur mit DC-Bus gewährleistet verbessertes Laden, höchste Qualität und eine äußerst flexible Architektur.

2d-MASTER720-Aufteilung

Skalierbarkeit

Skalierbare Satelliten-Konfiguration

Eingangsleistung

Max. Eingangsleistung von 940kVA



Lastmanagement

Dynamisches Lastmanagement

Ladeleistung

Ladeleistung 600kW zzgl. DC-Boost Battery



Stromversorgung

Stromversorgung von drei Ladestationen gleichzeitig

icon-label-05White Label
Möglichkeit

icon-schloss-04

Vandalismus sicher, witterungsbeständig

icon-anschluss

Anschlussfertig
vorinstalliert

undefined-Jul-07-2021-01-25-27-87-PM

Pulverbeschichtetes Stahl- und Aluminiumgehäuse

icon-kabelStromversorgung von bis zu 600kW pro Ladestation

Tools Silhouette
Bedarfsgerechte Modulanpassung
(60kW-Schritte)

undefined-Jul-09-2021-09-43-39-61-AM

CE Konformitätserklärung
IEC 61851-1, IEC 61851-21, IEC 61851-23, IEC 61851-24
