Der MASTER 480

ist eine modulare Leistungseinheit, wobei bis zu drei Ladestationen gleichzeitig versorgt und bedarfsgerecht erweitert werden.

Master480-web_transp

Die Ladeleistung des MASTER 480 kann bedarfsgerecht durch erweiterbare Module in 40kW-Schritten angepasst werden. Aufgrund der Eingangsleistung von max. 546kVA kann eine Ladeleistung von 3 x 22kW (AC-Laden) bzw. 3 x 160kW (DC-Laden) gewährleistet werden.

kv-kontur-06
LADEN MIT DC ODER AC

Verschiedene Lademöglichkeiten

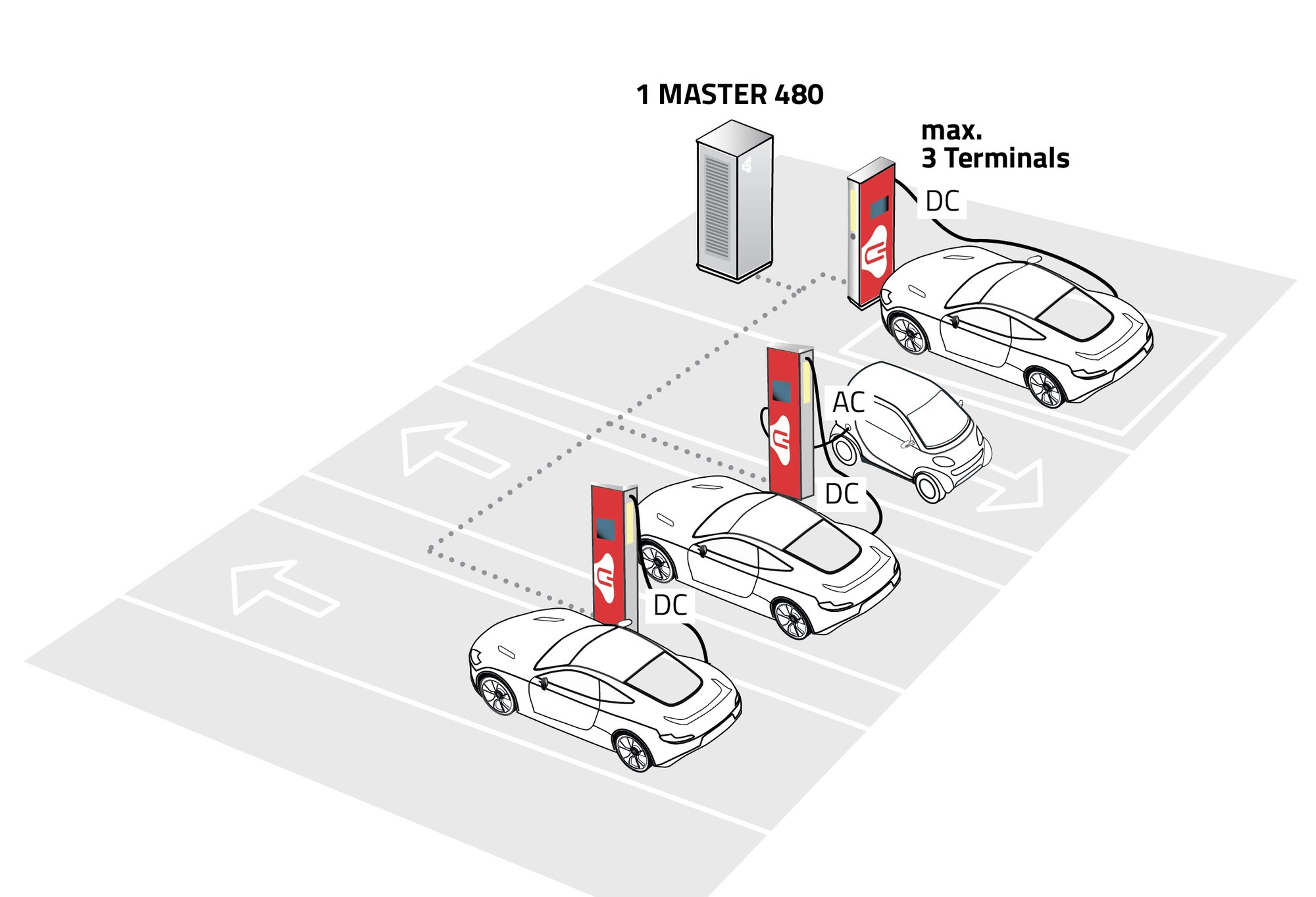

SMART160-Infografik-2023
SMART-Infografik-2023-1
NEU

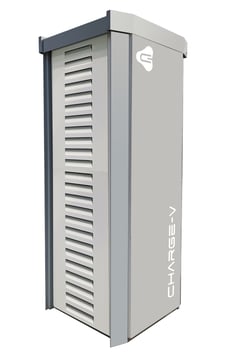

Master480-web_transp-1

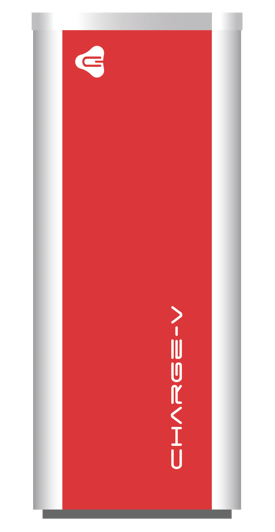

Modulare Leistungseinheit

Die gleichzeitige Stromversorgung von drei Ladesäulen mit je 160kW.

  • AC / DC Wandler
  • Max. 480kW DC / max. 66kW AC
  • Modulare Bestückung in 40kW-Schritten
  • Kompaktes und flexibles Design
  • Skalierbare Satelliten-Konfiguration
  • Optimales Lastmanagement
  • Breite: 0,95m - Höhe: 1,99m - Tiefe: 0,95m

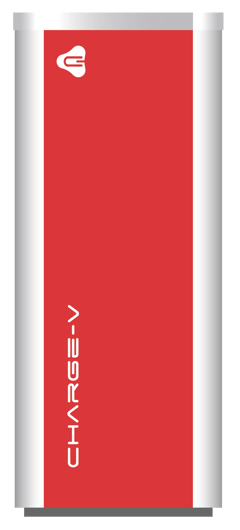

MASTER 480

Technische  Spezifikationen

Informationen zum Produkt

Ladeart AC + DC
Ladestandard Typ 2 (AC) + CCS2 (DC)
AC-Nenneingangsstrom und -leistung 788A, 546kVA bei 3 x DC (160kW) und 3 x AC (22kW)
Eingangsspannungsbereich 3 x 400V AC (+/- 10 %)
DC-Ausgangsleistung max. 160kW pro Ladepunkt, max. 3 Ladepunkte gleichzeitig
AC-Ausgangsleistung max. 22kW pro Ladepunkt, max. 3 Ladepunkte gleichzeitig
DC-Ausgangsspannung 300 - 1000V
Anzahl bedienter EV (Electrical Vehicel)  max. 6 EV gleichzeitig
Stromanschluss AC-Eingang 3P + PEN
Leistungsfaktor (Volllast) 0,98 (Load > 50 %)
THDi  <= 5 % (Load > 50 %)
Effizienz 95,9 % (full Load)
Leistungsaufnahme im Standby < 10W pro 20kW
Max. Kurzschlussstrom  3kA
Einschaltstrom Vernachlässigbar, < 10 % des Nennstroms
Mobilfunkkommunikation GSM / 2G / 3G / 4G
Konnektivität Mobilfunk / Ethernet (RJ45) über SIM-Karte der CHARGE-V
Kommunikationsprotokolle OCPP 1.6, Anbindung weiterer Schnittstellen z.B. OCPP 2.0
Zubehör internes Lastmanagementsystem
Leistungsupgrade 40kW Module installierbar
Software-Aktualisierung Over-The-Air (OTA)
Netzform TN-C
Anzahl Ladepunkte im Verbund 3 x AC / 3 x DC Ladepunkte pro Power Unit, max. 10 Power Units können zusammengeschalten werden

  EPR-Registrierungsnummer

   17228913



Allgemeine Eigenschaften

IP- und IK-Klassifizierung IP54, IK10
System darf nicht länger als 2 Wochen stromlos höherer Luftfeuchtigkeit ausgesetzt sein, um Schäden an der Elektronik zu vermeiden.
Gehäusetyp (Material) Pulverbeschichtetes Stahl- und Aluminiumgehäuse
Montagezubehör Betonsockel
Betriebstemperaturbereich min. -20°C bis max. +45°C
Wirkungsgrad 95 % bei Volllast
Umgebungstemperaturbereich min. -20°C bis max. +60°C
Luftfeuchtigkeit 5 % bis 90 %
Montage Freistehendes Gehäuse
Umgebung Innen- u. Außeninstallation
Abmessungen (H x B x T) 2,10m x 0,95m x 0,95m
Gewicht ~ 750 kg
SIM-Karten-Slot Anzahl 2 Slots
Lastmanagement innerhalb des Ladeparks



Zertifizierung und Normen

Ladesystem IEC 61851-1 Ed. 3, IEC 61851-21-2 Ed. 1, IEC 61851-23 Ed. 1, IEC 61851-24
Kommunikation mit dem EV DIN SPEC 70121:2014
JETZT DOWNLOADEN
In dem Datenblatt finden Sie alle technischen Spezifikationen der Ladesäule MASTER 480. Jetzt als PDF herunterladen.
ZUM DATENBLATT
JETZT DOWNLOADEN
Diese Bedienungsanleitung ist speziell dafür konzipiert, Ihnen dabei zu helfen, die Schnellladesäule effektiv zu nutzen und alle Funktionen optimal zu verstehen.
ZUM BEDIENUNGSANLEITUNG
GESAMTSYSTEM

Das Systemprinzip

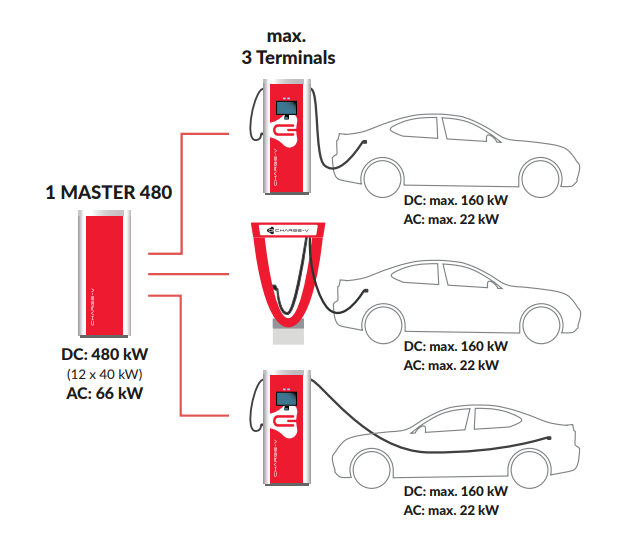

Der MASTER 480 der CHARGE-V ist eine modulare Leistungseinheit, bei der eine Leistung von bis zu 480kW zu Verfügung steht. Damit können bis zu drei Ladestationen gleichzeitig mit jeweils 160kW versorgt werden.
