SCHNELLLADESÄULE

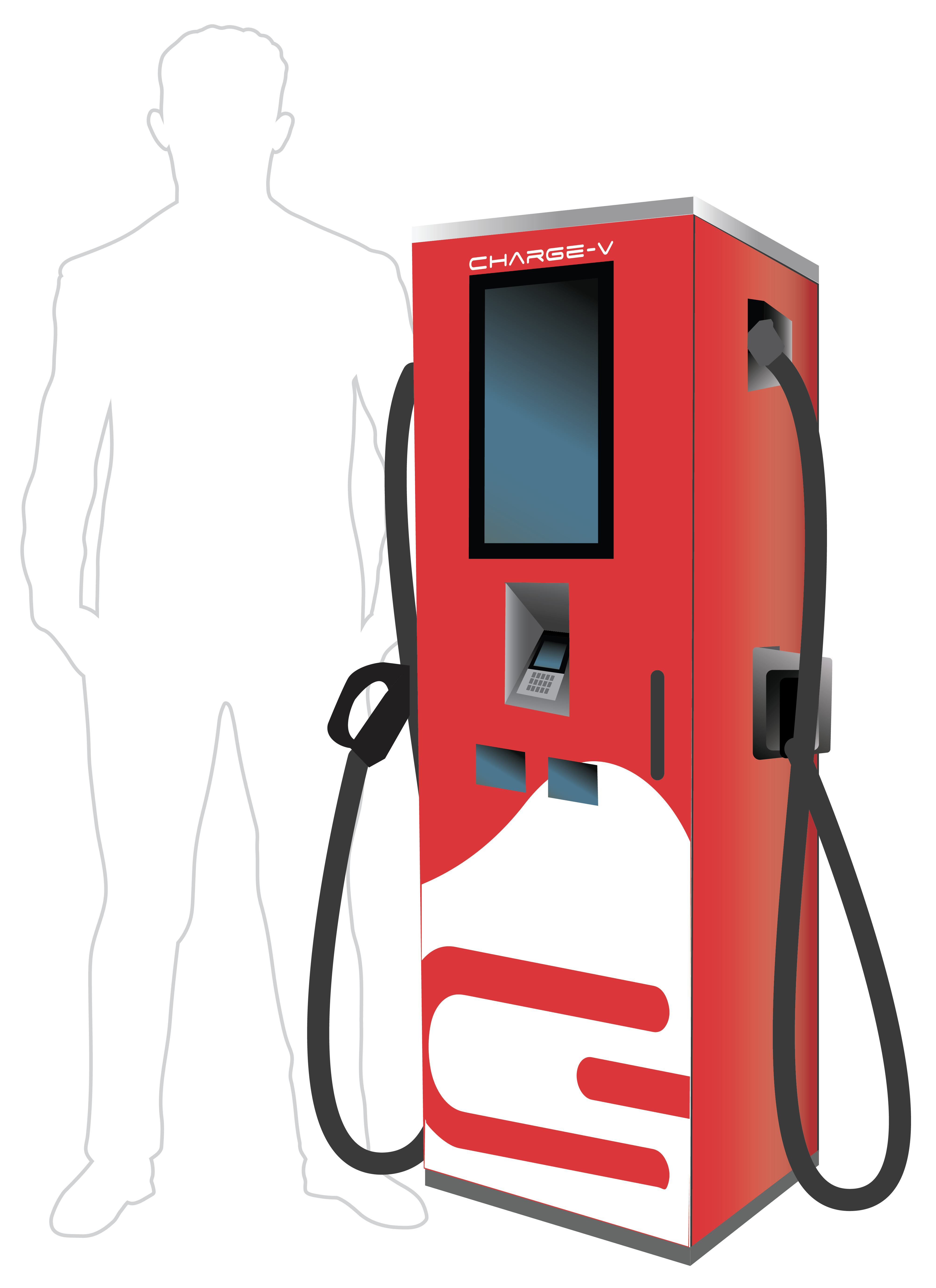

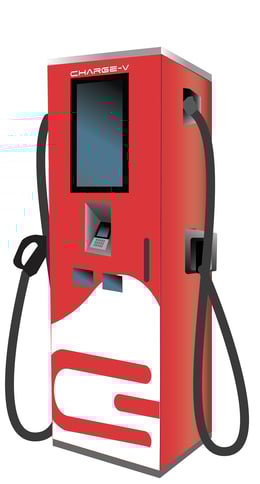

Der SMART 500

ist eine leistungsstarke Ladesäule mit zwei DC-Ladepunkten.

SMART500-Produktfoto-freigestellt-02

Der 2 x 500kW starke SMART 500 des CHARGE-V kann flexibel in verschiedenen Anwendungen eingesetzt werden und verfügt über 500kW DC-Leistung pro Ladepunkt.

kv-kontur-06

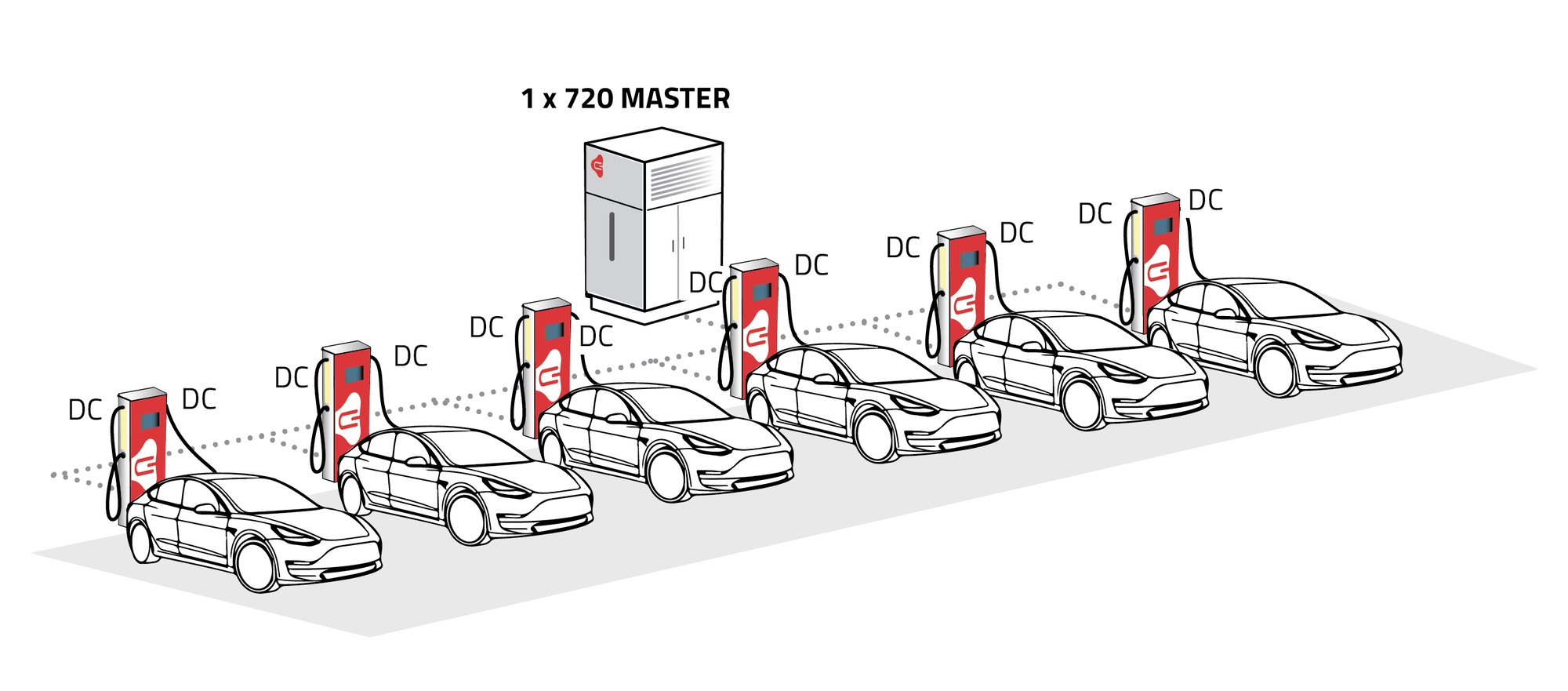

GLEICHZEITIGES SCHNELLLADEN

Verschiedene Anwendungsmöglichkeiten

3d-SMART500-QUER-Infografik-01
3d-SMART500-Infografik
SMART 500

Technische  Spezifikationen

Informationen zum Produkt

Ladeart 2x DC
Ladestandard CCS2 (DC)
DC-Ausgangsleistung max. 500kW pro Ladepunkt
DC-Ausgangsspannung 300 - 1000 V
Maximalstrom DC 600A (mit Temperaturüberwachung)
max. 500A in Kombination mit dem MASTER 720
Simultanes Laden 500kW DC + 500kW DC
Kabellänge CCS Combo 2 (Mode 4) ca. 2 x 3,50m
Anzahl bedienter EV (Electrical Vehicel) max. 2 EV gleichzeitig
Kommunikation mit dem EV DIN SPEC 70121:2014
ISO15118
Zubehör 15,6" Display (inkl. Farb-/LED Statusanzeige, Piktogramme)

Benutzerschnittstelle

Benutzer-Authentifizierung RFID, NFC (EC/Kredit), App, AdHoc
Konnektivität Mobilfunk / Ethernet (RJ45) über SIM-Karte der CHARGE-V
nur im Main Dispenser
Kommunikationsprotokolle OCPP 1.6, Anbindung weiterer Schnittstellen
z.B. OCPP 2.0
RFID-Lesegerät Ja

Konfiguration

Software-Aktualisierung Over-The-Air (OTA)
Steuerung und Konfiguration CPO über OCPP (Dashboard)
Mehrsprachiges System Deutsch, Englisch, Italienisch, Spanisch und mehr als 50 Sprachen verfügbar

Allgemeine Eigenschaften

IP- und IK-Klassifizierung IP54, IK10
System darf nicht länger als 2 Wochen stromlos höherer Luftfeuchtigkeit ausgesetzt sein, um Schäden an der Elektronik zu vermeiden.
Gehäusetyp (Material) Pulverbeschichtetes Stahl- und Aluminiumgehäuse
Betriebstemperaturbereich min. -20 °C bis max. +45 °C
Wirkungsgrad 95 % bei Volllast
Umgebungstemperaturbereich  min. -20 °C bis max. +60 °C
Luftfeuchtigkeit 5 % bis 90 %
Montage Freistehendes Gehäuse
Umgebung Innen- und Außeninstallation
Gehäuseverriegelung Schloss am Deckel (restliche Bauteile nicht abmontierbar)
Montagezubehör Betonsockel
Verbund Funktionalität  externe Master-Steuereinheit
Anwendungsbereich halböffentlich, öffentlich
Eichrechtskonformität - Zertifizierung  Modul B und D
Design Gehäuse - Standard: RAL 3020 rot, Säulen RAL 9006
- Kundenspezifische Farbauswahl und Folierung möglich
Schutzeinrichtungen - LS Überstromschutz (MCB)
- Überspannungsschutz
- Isolationsüberwachung
Normen Eichrechtskonform

Ideale Einsatzgebiete:


Fzg. Flotten


Logistik


Tankstellen

    Industrieparks

JETZT DOWNLOADEN
In dem Datenblatt finden Sie alle technischen Spezifikationen der Ladesäule SMART 500. Jetzt als PDF herunterladen.
GESAMTSYSTEM

Das Systemprinzip

Der SMART 500 der CHARGE-V kann ich Kombination mit dem MASTER 720 bis zu zwölf Elektrofahrzeuge gleichzeitig mit Strom versorgen. Zusätzlich kann, neben dem bis 600kW leistungsstarken Netzanschluss, die Ladeleistung mit Hilfe einer DC-Boost Batterie erhöht werden.

2d-MASTER720-System

Der SMART 500 der CHARGE-V ist eine Schnellladesäule, die bis zu 500kW DC-Ladeleistung pro DC-Ladepunkt ermöglicht. Aufgrund diverser Kombinationsmöglichkeiten können verschiedene Anwendungsfälle mit dem Ladesystem abgedeckt werden.

2d-MASTER720-Aufteilung

icon-abrechnung

Eichrechtskonforme
Abrechnung

icon-design

Dynamisches Lastmanagement



Bezahlsystem

Einfaches Bezahlen

Kreditkarte  Visa  Ladekarte Apple Payv-pay Google Pay girocard

Ladeleistung

Ladeleistung von
bis zu 2 x 500kW DC

icon-screen15,6 ''Touchscreen mit graphischer Visualisierung

icon-label-05White Label
Möglichkeit

icon-schloss-04

Vandalismus sicher, witterungsbeständig

icon-anschluss

Anschlussfertig
vorinstalliert

undefined-Jul-07-2021-01-25-27-87-PM

Pulverbeschichtetes Stahl- und Aluminiumgehäuse

icon-kabelZwei integrierte Schnellladepunkte

Tools Silhouette
Montagesockel

undefined-Jul-09-2021-09-43-39-61-AM

CE Konformitätserklärung
DIN 61851-1, DIN 61851-21,
DIN 61851-23
