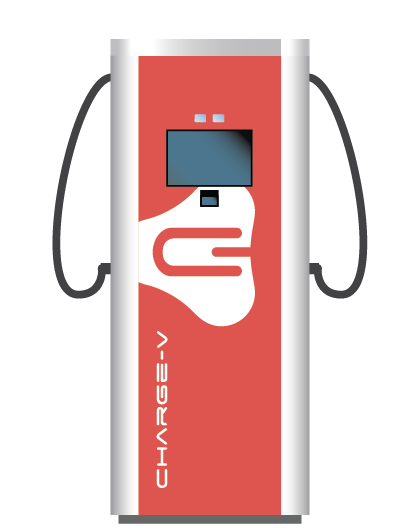

Der SMART 160

ermöglicht ein platzsparendes  Laden mit kleinem Fußabdruck und integriertem Kabelzug.

web-smart-header-02

Die eichrechtskonforme Ladesäule SMART 160 der CHARGE-V besitzt ein verstaubares Kabelzugsystem: das 6,5 m lange Kabel ermöglicht dem User eine leichte Handhabung beim Laden. Durch die kompakte Größe ist die Ladesäule in der Stadt flexibel einsetzbar und ist ideal für Flotten, Einzelhandel, Gastronomiegewerbe und Stadtwerke.

kv-kontur-06
LADEN MIT DC ODER AC

Verschiedene Lademöglichkeiten

web-smart-quer-infografik-01
web-smart-infografik
SMART 160

Technische  Spezifikationen

Informationen zum Produkt

Ladeart AC + DC
Ladestandard Typ 2 (AC) + CCS2 (DC)
DC-Ausgangsleistung max. 160 kW pro Ladepunkt
AC-Ausgangsleistung (optional) max. 22 kW pro Ladepunkt
DC-Ausgangsspannung 300 - 1000 V
Nennspannung 400 V
Nennfrequenz 50 Hz
Maximalstrom AC 32 A / DC 400 A (mit Temperaturüberwachung)
Simultanes Laden 22 kW AC + 160 kW DC
Kabellänge Typ 2 (Mode 3) 1 x 8 m, bis zu 6,5 m ausziehbar
Kabellänge CCS Combo 2 (Mode 4) 1 x 8 m, bis zu 6,5 m ausziehbar
Erdungssystem TN-C
Anzahl bedienter EV (Electrical Vehicel) max. 2
Kommunikation mit dem EV DIN SPEC 70121:2014
Zubehör 15,6" Display (inkl. Farb-/LED Statusanzeige, Piktogramme)
Energiemessung Eichrecht

Benutzerschnittstelle

Benutzer-Authentifizierung RFID, NFC (EC/Kredit), App, AdHoc, Roaming
Benutzerschnittstelle 15,6" Touchscreen mit hohem Kontrast
Kommunikationsprotokolle LAN (OCPP 1.6), Mobilfunk-Modul
RFID-Lesegerät Ja
Zertifiziertes Backend Wirelane
Eichrechtskonformität - Zertifizierung Modul B und D

Konfiguration

Software-Aktualisierung Over-The-Air (OTA)
Steuerung und Konfiguration CPO über OCPP (Dashboard)
Mehrsprachiges System Deutsch, Englisch, Italienisch, Spanisch und mehr als 50 Sprachen verfügbar

Allgemeine Eigenschaften

IP- und IK-Klassifizierung IP54
Gehäusetyp (Material) Pulverbeschichtetes Edelstahlgehäuse
Betriebstemperaturbereich min. -20 °C bis max. +45 °C
Wirkungsgrad 95 % bei Volllast
Umgebungstemperaturbereich  min. -20 °C bis max. +60 °C
Luftfeuchtigkeit 5 % bis 90 %
Montage Freistehendes Gehäuse
Umgebung In- und Outdoor Installation
Gehäuseverriegelung Schloss am Deckel (restliche Bauteile nicht abmontierbar)
Montagezubehör Montagesockel
Verbund Funktionalität  externe Master-Steuereinheit
Anzahl Ladepunkte im Verbund 3 x AC / 3 x DC Ladepunkte pro Power Unit, max. 10 Power Units können zusammengeschalten werden
Anwendungsbereich halböffentlich, öffentlich
Temperatur Temperatursensor, temperaturabhängige Leistungsregelung
Design Gehäuse Standard: rot, kundenspezifische Farbauswahl & Folierung möglich
Schutzeinrichtungen - FI Typ B
- LS Überstromschutz (MCB)
- Überspannungsschutz
- Isolationsüberwachung
Normen CE Prüfung, IEC 61851
Abmessungen (H x B x T) 1,99 m x 0,95 m x 0,35 m
Gewicht ~ 200 kg

Energiedatenerfassung

Zähler Typ AC eHz
Zähler Typ DC MID
Zähler Anzeige digitale Anzeige

Ideale Einsatzgebiete:


Fzg. Flotten

    Einzelhandel

   Gastronomie

    Stadtwerke

JETZT DOWNLOADEN
In dem Datenblatt finden Sie alle technischen Spezifikationen der Ladesäule SMART 160. Jetzt als PDF herunterladen.
POWERFUL FEATURES

Die Besonderheiten

Features Smart deutsch

icon-abrechnung

Eichrechtskonforme
AC- und DC-Abrechnung

icon-design

Einfaches Verstauen durch integriertes Kabelzugsystem



Bezahlsystem

Einfaches Bezahlen

Kreditkarte  Visa  PayPalLadekarte Apple Pay  Google Pay  Amazon Pay

Ladeleistung

Ladeleistung von
160 kW (DC) / 22 kW (AC)

icon-screen15,6 ''Touchscreen mit graphischer Visualisierung

icon-label-05White Label
Möglichkeit

icon-schloss-04

Vandalismus sicher, witterungsbeständig

icon-anschluss

Anschlussfertig
vorinstalliert

undefined-Jul-07-2021-01-25-27-87-PM

Pulverbeschichtetes Edelstahlgehäuse

icon-kabel6,5 m lange AC- und DC-Kabel

Tools Silhouette
Montagesockel

undefined-Jul-09-2021-09-43-39-61-AM

CE Konformitätserklärung
DIN 61851-1, DIN 61851-21,
DIN 61851-23
