FRONT TERMINAL

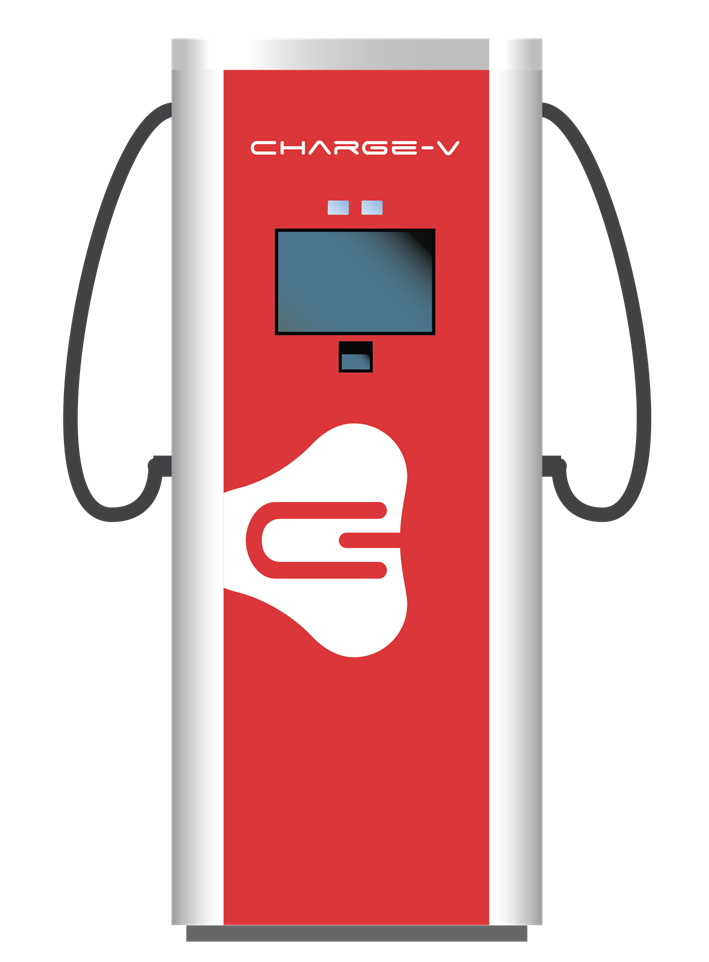

Der SMART 160

ermöglicht ein platzsparendes  Laden mit kleinem Fußabdruck und integriertem Kabelzug.

Leeres Bild

Die eichrechtskonforme Ladesäule SMART 160 der CHARGE-V besitzt ein verstaubares Kabelzugsystem: das 6,5m lange Kabel ermöglicht dem User eine leichte Handhabung beim Laden. Durch die kompakte Größe ist die Ladesäule in der Stadt flexibel einsetzbar und ist ideal für Flotten, Einzelhandel, Gastronomiegewerbe und Stadtwerke.

kv-kontur-06

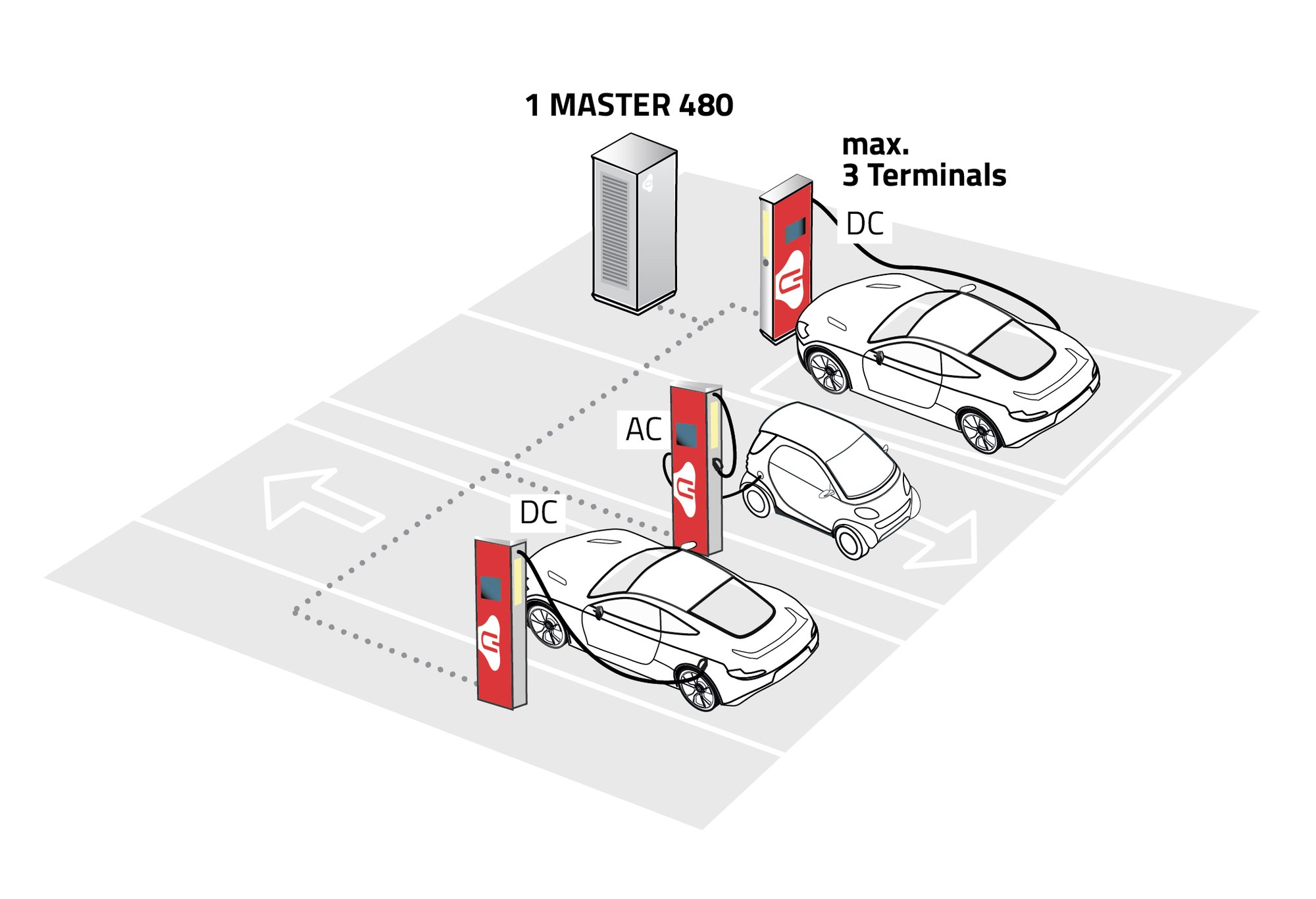

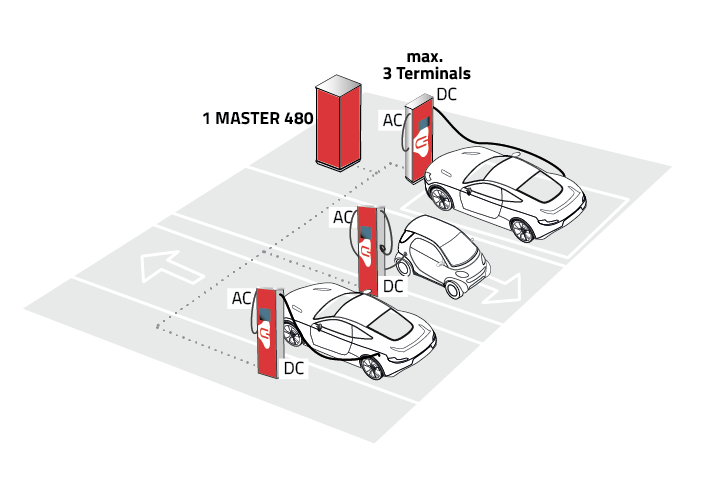

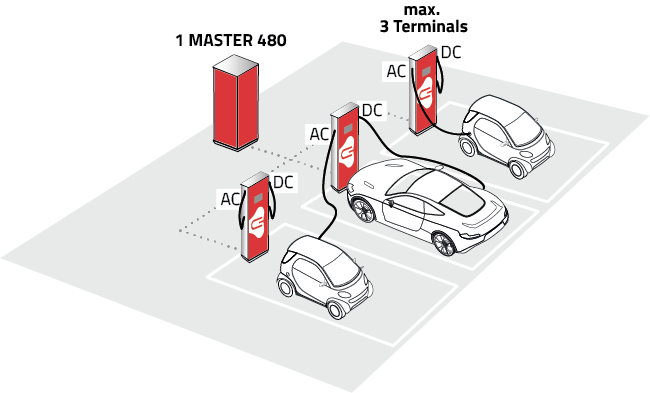

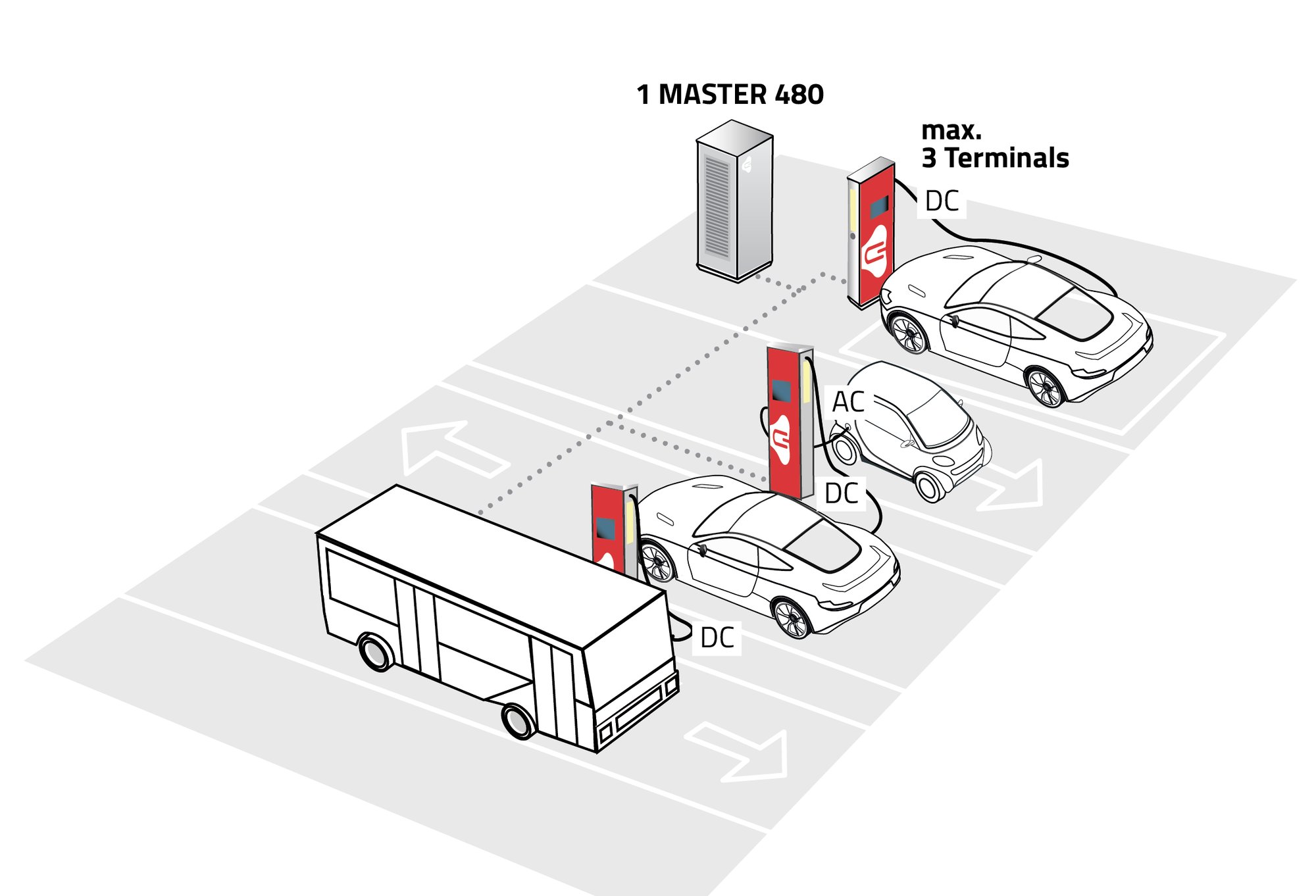

LADEN MIT DC ODER AC

Verschiedene Lademöglichkeiten

SMART160-Infografik-2023
SMART-Infografik-2023-bus
SMART 160

Technische  Spezifikationen

Informationen zum Produkt

Ladeart AC + DC
Ladestandard Typ 2 (AC) + CCS2 (DC)
DC-Ausgangsleistung max. 160kW pro Ladepunkt
AC-Ausgangsleistung max. 22kW pro Ladepunkt
DC-Ausgangsspannung 300 - 1000V
Nennspannung 400V
Nennfrequenz 50Hz
Maximalstrom AC 32A / DC 400A (mit Temperaturüberwachung)
Simultanes Laden 22kW AC + 160kW DC
AC-Ausgang AC-Ladebuchse
Kabellänge CCS Combo 2 (Mode 4) 1 x 8m, bis zu 6,5m ausziehbar
Netzform TN-C
Anzahl bedienter EV (Electrical Vehicel) max. 2 EV gleichzeitig
Kommunikation mit dem EV DIN SPEC 70121:2014
Zubehör 15,6" Display (inkl. Farb-/LED Statusanzeige, Piktogramme)

Benutzerschnittstelle

Benutzer-Authentifizierung RFID, NFC (EC/Kredit), App, AdHoc
Benutzerschnittstelle 15,6" Touchscreen mit hohem Kontrast
Kommunikationsprotokolle OCPP 1.6, Anbindung weiterer Schnittstellen
z.B. OCPP 2.0
Konnektivität Mobilfunk / Ethernet (RJ45) über MASTER 480
RFID-Lesegerät Ja
Zertifiziertes Backend Monta, Wirelane

Konfiguration

Software-Aktualisierung Over-The-Air (OTA)
Steuerung und Konfiguration CPO über OCPP (Dashboard)
Mehrsprachiges System Deutsch, Englisch, Italienisch, Spanisch und mehr als 50 Sprachen verfügbar

Allgemeine Eigenschaften

IP- und IK-Klassifizierung IP54, IK10
System darf nicht länger als 2 Wochen stromlos höherer Luftfeuchtigkeit ausgesetzt sein, um Schäden an der Elektronik zu vermeiden.
Gehäusetyp (Material) Pulverbeschichtetes Stahl- und Aluminiumgehäuse
Betriebstemperaturbereich min. -20°C bis max. +45°C
Wirkungsgrad 95 % bei Volllast
Umgebungstemperaturbereich  min. -20°C bis max. +60°C
Luftfeuchtigkeit 5 % bis 90 %
Montage Freistehendes Gehäuse
Umgebung Innen- und Außeninstallation
Gehäuseverriegelung Schloss am Deckel (restliche Bauteile nicht abmontierbar)
Montagezubehör Betonsockel
Verbund Funktionalität  externe Master-Steuereinheit
Anzahl Ladepunkte im Verbund 3 x AC / 3 x DC Ladepunkte pro Power Unit, max. 10 Power Units können zusammengeschalten werden
Anwendungsbereich halböffentlich, öffentlich
Design Gehäuse - Standard: RAL 3020 rot, Säulen RAL 9006
- Kundenspezifische Farbauswahl und Folierung möglich
Schutzeinrichtungen - FI Typ B
- LS Überstromschutz (MCB)
- Überspannungsschutz
- Isolationsüberwachung
Normen Eichrechtskonform
Eichrechtskonformität - Zertifizierung Modul B und D
Abmessungen (H x B x T) 1,99m x 0,95m x 0,35m
Gewicht ~ 200kg

Ideale Einsatzgebiete:


Fzg. Flotten

    Einzelhandel

   Gastronomie

    Stadtwerke

JETZT DOWNLOADEN
In dem Datenblatt finden Sie alle technischen Spezifikationen der Ladesäule SMART 160. Jetzt als PDF herunterladen.

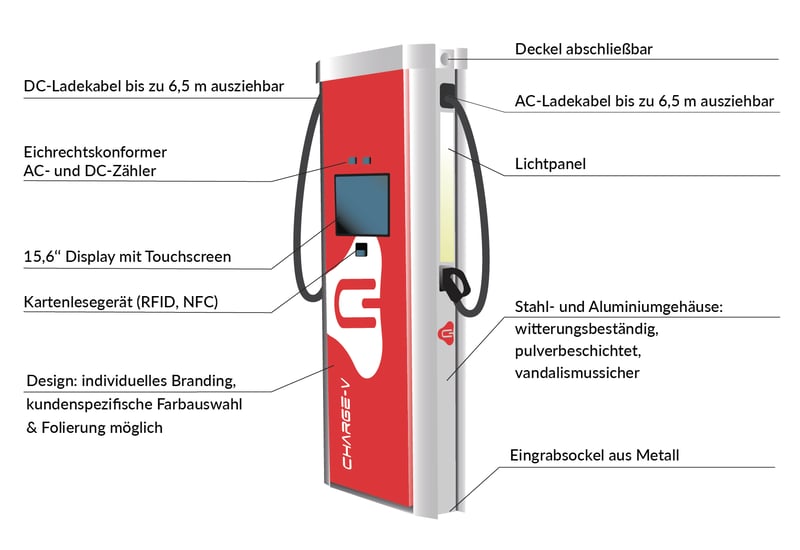

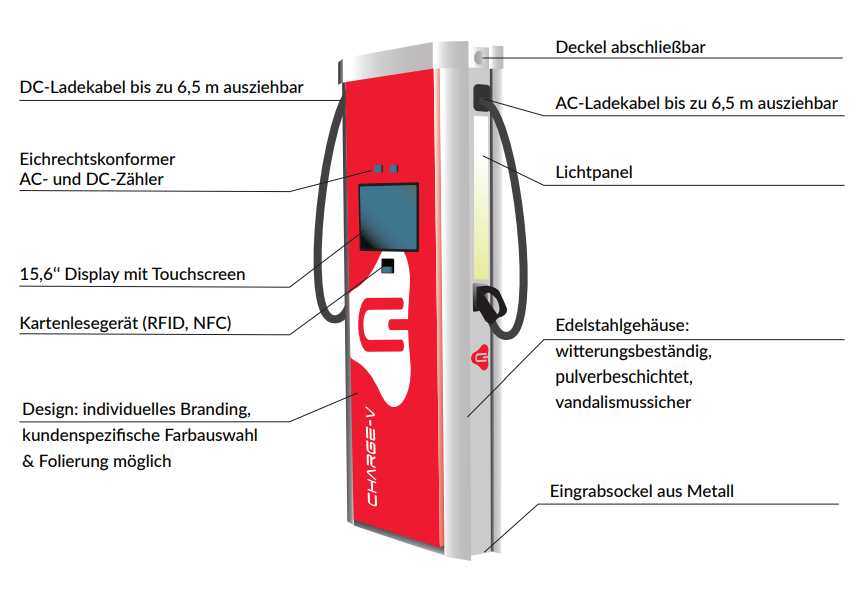

POWERFUL FEATURES

Die Besonderheiten

3D-Smart-USP-2023-web

icon-abrechnung

Eichrechtskonforme
AC- und DC-Abrechnung

icon-design

Einfaches Verstauen durch integriertes Kabelzugsystem



Bezahlsystem

Einfaches Bezahlen

Kreditkarte  Visa  Ladekarte Apple Payv-pay Google Pay girocard

Ladeleistung

Ladeleistung von
160kW (DC) / 22kW (AC)

icon-screen15,6 ''Touchscreen mit graphischer Visualisierung

icon-label-05White Label
Möglichkeit

icon-schloss-04

Vandalismus sicher, witterungsbeständig

icon-anschluss

Anschlussfertig
vorinstalliert

undefined-Jul-07-2021-01-25-27-87-PM

Pulverbeschichtetes Stahl- und Aluminiumgehäuse

icon-kabel6,5m langes DC-Kabel

Tools Silhouette
Betonsockel

undefined-Jul-09-2021-09-43-39-61-AM

CE Konformitätserklärung
DIN 61851-1, DIN 61851-21,
DIN 61851-23

PRODUKTPORTFOLIO

Unsere Ladesysteme

  • SMART 160

  • MASTER 480

  • SMART 500

  • MASTER 720

  • COMPACT 80

SMART500-Produktfoto-freigestellt-01

Der SMART 160 ermöglicht ein platzsparendes  Laden mit kleinem Fußabdruck und integriertem Kabelzug.

Die eichrechtskonforme Ladesäule SMART 160 der CHARGE-V besitzt ein verstaubares Kabelzugsystem: das 6,5m lange Kabel ermöglicht dem User eine leichte Handhabung beim Laden. Durch die kompakte Größe ist die Ladesäule in der Stadt flexibel einsetzbar und ist ideal für Flotten, Einzelhandel, Gastronomiegewerbe und Stadtwerke.



Master480-web_transp

Der MASTER 480 ist eine modulare Leistungseinheit, wobei bis zu drei Ladestationen gleichzeitig versorgt und bedarfsgerecht erweitert werden.

Die Ladeleistung des MASTER 480 kann bedarfsgerecht durch erweiterbare Module in 40kW-Schritten angepasst werden. Aufgrund der Eingangsleistung von max. 546kVA kann eine Ladeleistung von 3 x 22kW (AC-Laden) bzw. 3 x 160kW (DC-Laden) gewährleistet werden.



SMART500-Produktfoto-freigestellt-02

Der SMART 500 ist eine leistungsstarke Ladesäule mit zwei DC-Ladepunkten.

Der 2 x 500kW starke SMART 500 des CHARGE-V kann flexibel in verschiedenen Anwendungen eingesetzt werden und verfügt über 500kW DC-Leistung pro Ladepunkt.



3D-Huawei-Master-04-transparent

Der MASTER 720 ist eine modulare Leistungseinheit, wobei bis zu 6 Ladestationen gleichzeitig versorgt werden können.

Die Ladeleistung des MASTER 720 lässt sich bedarfsgerecht in 60-kW-Schritten durch erweiterbare Module anpassen. Dank einer maximalen Eingangsleistung von 940kVA kann eine zuverlässige Stromversorgung für bis zu 12 DC-Ladepunkte sichergestellt werden.



3D-Compact80

Der COMPACT 80 ist eine All-in-One Ladelösung aufgrund der integrierten Leistungselektronik.

Die Stand-alone Ladesäule COMPACT 80 ist mit zwei DC-Anschlüssen ausgestattet, sodass gleichzeitig zwei Elektrofahrzeuge mit jeweils 40kW geladen werden können. Sollte lediglich nur ein Fahrzeug geladen werden, kann die komplette DC-Ladeleistung von 80kW abgerufen werden.
