AiO CHARGER

Der COMPACT 80

ist eine All-in-One Ladelösung aufgrund der integrierten Leistungselektronik.



Jetzt vorbestellen!

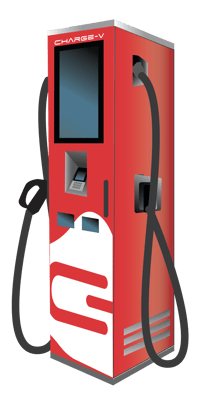

3D-Compact80

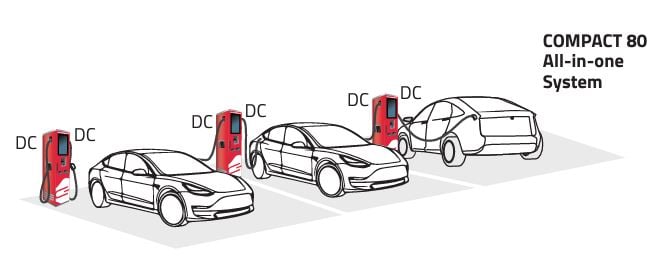

Die Stand-alone Ladesäule COMPACT 80 ist mit zwei DC-Anschlüssen ausgestattet, sodass gleichzeitig zwei Elektrofahrzeuge mit jeweils 40kW geladen werden können. Sollte lediglich nur ein Fahrzeug geladen werden, kann die komplette DC-Ladeleistung von 80kW abgerufen werden.

kv-kontur-06
GLEICHZEITIGES LADEN

Flexible Erweiterbarkeit

3d-COMPACT80-Infografik-2024
COMPACT 80

Technische  Spezifikationen

Informationen zum Produkt

Ladeart 2x DC
Ladestandard CCS2 (DC)
DC-Ausgangsleistung max. 80kW pro Ladepunkt
DC-Ausgangsspannung 300 - 1000V
Maximalstrom DC 400A (mit Temperaturüberwachung)
Simultanes Laden 40kW DC + 40kW DC
Kabellänge CCS Combo 2 (Mode 4) ca. 2 x 2,70m
Anzahl bedienter EV (Electrical Vehicel) max. 2 EV gleichzeitig
Kommunikation mit dem EV DIN SPEC 70121:2014
ISO15118
Zubehör 15,6" Display (inkl. Farb-/LED Statusanzeige, Piktogramme)

Benutzerschnittstelle

Benutzer-Authentifizierung RFID, NFC (EC/Kredit), App, AdHoc
Konnektivität Mobilfunk / Ethernet (RJ45) über SIM-Karte der CHARGE-V
nur im Main Dispenser
Kommunikationsprotokolle OCPP 1.6, Anbindung weiterer Schnittstellen
z.B. OCPP 2.0
RFID-Lesegerät Ja

Konfiguration

Software-Aktualisierung Over-The-Air (OTA)
Steuerung und Konfiguration CPO über OCPP (Dashboard)
Mehrsprachiges System Deutsch, Englisch, Italienisch, Spanisch und mehr als 50 Sprachen verfügbar

Allgemeine Eigenschaften

IP- und IK-Klassifizierung IP54, IK10
System darf nicht länger als 2 Wochen stromlos höherer Luftfeuchtigkeit ausgesetzt sein, um Schäden an der Elektronik zu vermeiden.
Gehäusetyp (Material) Pulverbeschichtetes Stahl- und Aluminiumgehäuse
Betriebstemperaturbereich min. -20°C bis max. +45°C
Wirkungsgrad 95 % bei Volllast
Umgebungstemperaturbereich  min. -20°C bis max. +60°C
Luftfeuchtigkeit 5 % bis 90 %
Montage Freistehendes Gehäuse
Umgebung Innen- und Außeninstallation
Gehäuseverriegelung Schloss am Deckel (restliche Bauteile nicht abmontierbar)
Montagezubehör Betonsockel
Anwendungsbereich halböffentlich, öffentlich
Eichrechtskonformität - Zertifizierung Modul B und D
Design Gehäuse - Standard: RAL 3020 rot, Säulen RAL 9006
- Kundenspezifische Farbauswahl und Folierung möglich
Schutzeinrichtungen - LS Überstromschutz (MCB)
- Überspannungsschutz
- Isolationsüberwachung
Normen Eichrechtskonform

Ideale Einsatzgebiete:


Fzg. Flotten

Arbeitgeber-1 Unternehmen

Supermarkt-1
Supermärke


Städte

JETZT DOWNLOADEN
In dem Datenblatt finden Sie alle technischen Spezifikationen des All-in-One COMPACT 80. Jetzt als PDF herunterladen.
LADEN MIT DC

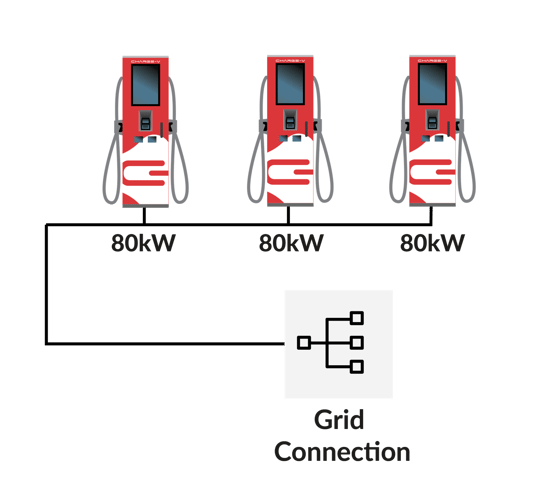

Das Systemprinzip

Der Systemaufbau kann flexibel angepasst und bedarfsgerechter erweitert werden. Durch das simultane Laden kann die Ladeleistung von 80kW bei einer beidseitigen Nutzung auf beide DC-Ladepunkte aufgeteilt werden.

2D-Compact80-System

Lastmanagement

Lastmanagement

Ladeleistung

Ladeleistung max. 2 x 40kW oder 1 x 80kW (DC-Laden)

icon-label-05White Label
Möglichkeit

icon-schloss-04

Vandalismus sicher, witterungsbeständig

icon-anschluss

Anschlussfertig
vorinstalliert

undefined-Jul-07-2021-01-25-27-87-PM

Pulverbeschichtetes Stahl- und Aluminiumgehäuse

icon-kabelIntegrierte Leistungselektronik

undefined-Jul-09-2021-09-43-39-61-AM

CE Konformitätserklärung
DIN 61851-1, DIN 61851-21,
DIN 61851-23



undefined-4Einfaches Bezahlen
payment-icons-v15-jpg-1image-png-4image-png-Aug-16-2021-03-38-56-82-PMimage-png-Aug-16-2021-03-43-44-00-PMv-payimage-png-Aug-16-2021-03-44-22-00-PMgirocard





icon-abrechnung

Eichrechtskonforme
DC-Abrechnung

icon-screen

8'' Touchscreen mit graphischer Visualisierung

icon-design

Stand-alone Ladelösung
