Der SATELLITE 160
ist eichrechtskonform, aufprallsicher und
eindrucksvoll im Design.
Coming soon!

Mit der Ladesäule SATELLITE 160 von CHARGE-V wird eine robuste Ladesäule geboten, wodurch sicheres und bequemes Laden Ihres Elektro-Fahrzeugs gewährleistet wird. Sie überzeugt mit ihrem einzigartigen und auffälligen Design und ist ideal für den Einsatz auf Raststätten, in Ortschaften, an Tankstellen und auf freien Parkflächen.

LADEN MIT DC ODER AC
Verschiedene Lademöglichkeiten


NEU
DC 160 kW und
Einzigartiges Design trifft auf
DC 160 kW und
AC 22 kW
Einzigartiges Design trifft auf
robuste Konstruktion.
-
Ideal für Raststätten, Ortschaften, Tankstellen, freie Parkflächen
-
Eichrechtskonforme Abrechnung
-
7'' Display mit Touchscreen u. eigener GUI
-
Mit bis zu 5 m langen Kabeln
-
Montagesockel mit integriertem Aufprallschutz
-
Gewicht ca. 150 kg
-
Breite: 1,50 m - Höhe: 2,25 m - Tiefe: 0,30 m

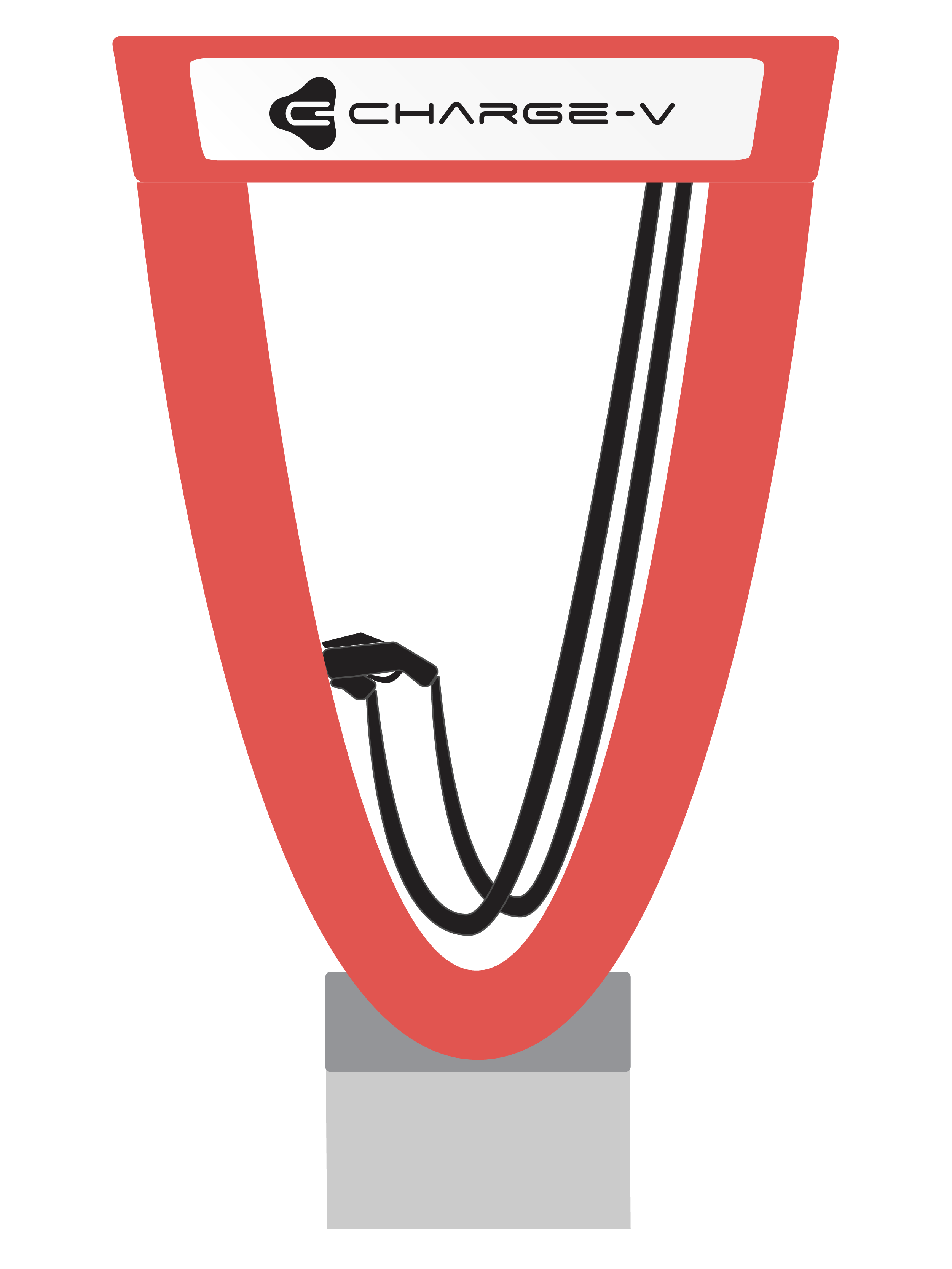

SATELLITE 160
Technische Spezifikationen
Informationen zum Produkt
Ladeart | AC + DC |
Ladestandard | Typ 2 (AC) + CCS2 (DC) |
DC-Ausgangsleistung | max. 160 kW pro Ladepunkt |
AC-Ausgangsleistung (optional) | max. 22 kW pro Ladepunkt |
DC-Ausgangsspannung | 300 - 1000 V |
Nennspannung | 400 V |
Nennfrequenz | 50 Hz |
Maximalstrom | AC 32 A / DC 400 A (mit Temperaturüberwachung) |
Simultanes Laden | 22 kW AC + 160 kW DC |
Erdungssystem | TN-C |
Kabellänge Typ 2 (Mode 3) | 1 x 5 m |
Kabellänge CCS Combo 2 (Mode 4) | 1 x 5 m |
Anzahl bedienter EV (Electrical Vehicel) | max. 2 |
Kommunikation mit dem EV | DIN SPEC 70121:2014 |
Zubehör | 7" Display (inkl. Farb-/LED Statusanzeige, Piktogramme) |
Energiemessung | Eichrecht |
Benutzerschnittstelle
Benutzer-Authentifizierung | RFID, NFC (EC/Kredit), App, AdHoc, Roaming |
Benutzerschnittstelle | 7" Touchscreen mit hohem Kontrast |
Kommunikationsprotokolle | LAN (OCPP 1.6), Mobilfunk-Modul |
RFID-Lesegerät | Ja |
Zertifiziertes Backend | Wirelane |
Eichrechtskonformität - Zertifizierung | Modul B und D |
Konfiguration
Software-Aktualisierung | Over-The-Air (OTA) |
Steuerung und Konfiguration | CPO über OCPP (Dashboard) |
Mehrsprachiges System | Deutsch, Englisch, Italienisch, Spanisch und mehr als 50 Sprachen verfügbar |
Allgemeine Eigenschaften
IP- und IK-Klassifizierung | IP54 |
Gehäusetyp (Material) | Pulverbeschichtetes Stahl- und Aluminiumgehäuse |
Betriebstemperaturbereich | min. -20 °C bis max. +45 °C |
Wirkungsgrad | 95 % bei Volllast |
Umgebungstemperaturbereich | min. -20 °C bis max. +60 °C |
Luftfeuchtigkeit | 5 % bis 90 % |
Montage | Freistehendes Gehäuse |
Umgebung | In- und Outdoor Installation |
Gehäuseverriegelung | Schloss am Deckel (restliche Bauteile nicht abmontierbar) |
Montagezubehör | Montagesockel |

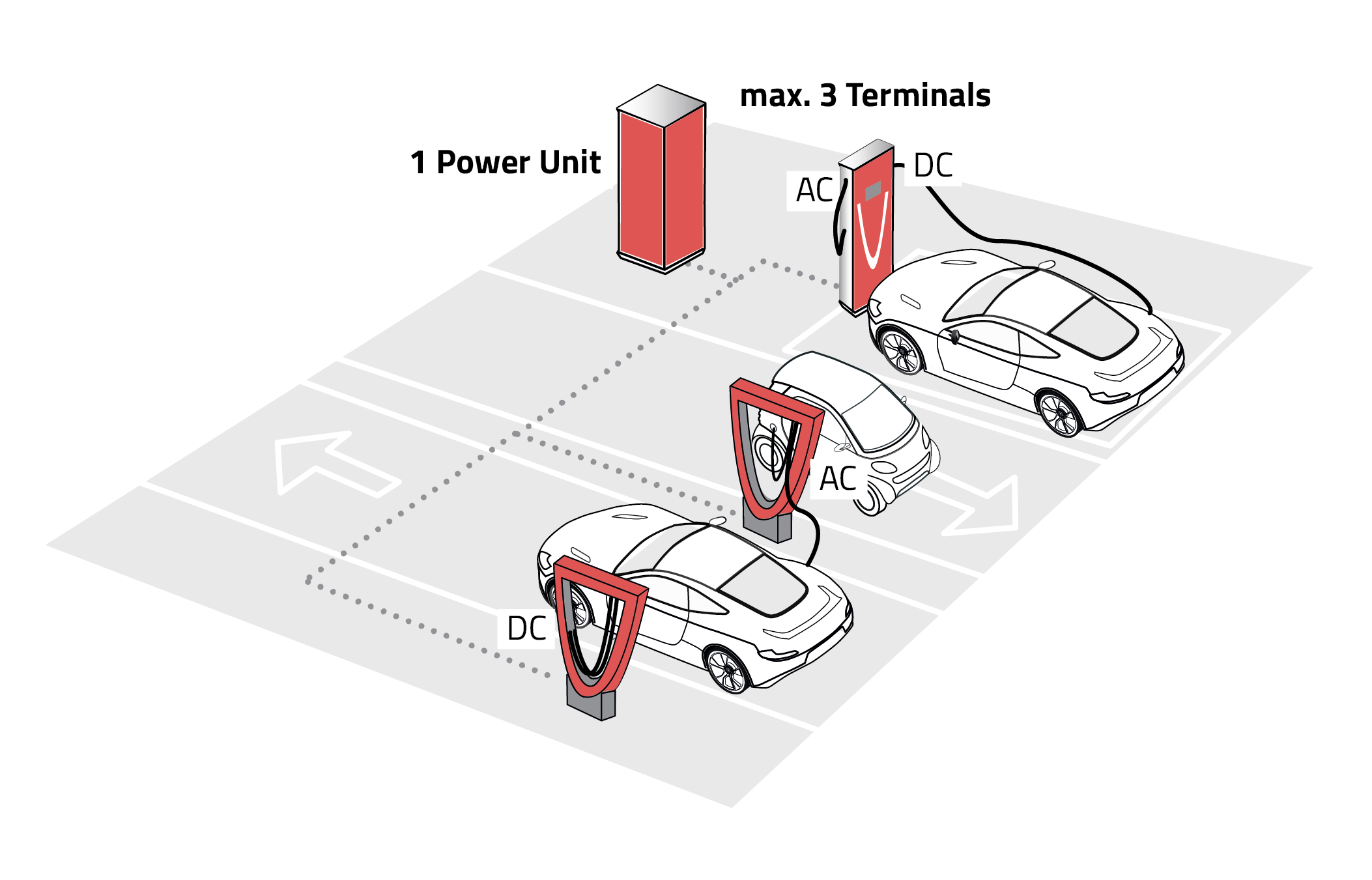

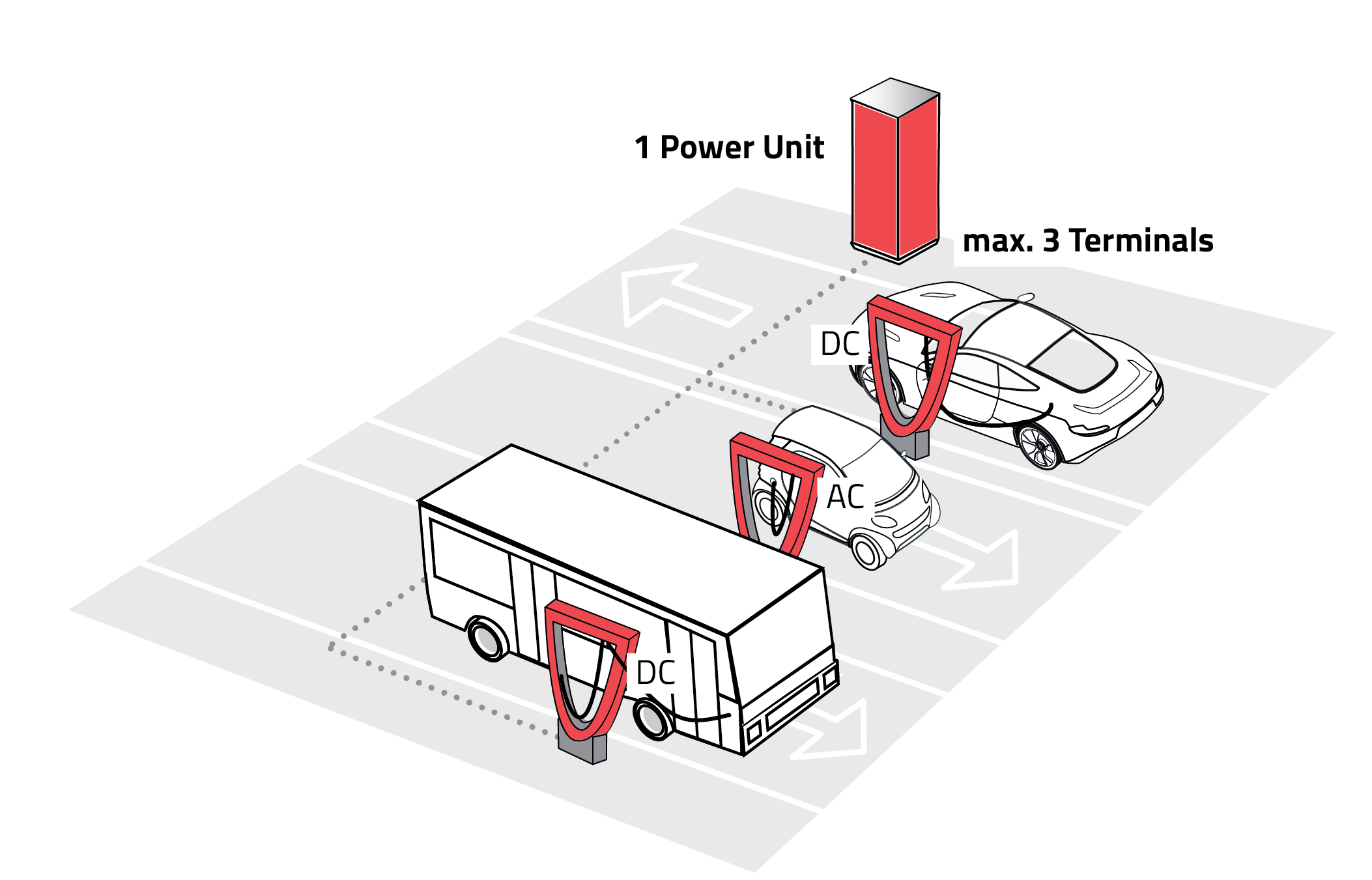

Verbund Funktionalität | externe Master-Steuereinheit |
Anzahl Ladepunkte im Verbund | 3 x AC / 3 x DC Ladepunkte pro Power Unit, max. 10 Power Units können zusammengeschalten werden |
Anwendungsbereich | halböffentlich, öffentlich |
Temperatur | Temperatursensor, temperaturabhängige Leistungsregelung |
Design Gehäuse | Standard: rot, kundenspezifische Farbauswahl & Folierung möglich |
Schutzeinrichtungen | - FI Typ B - LS Überstromschutz (MCB) - Isolationsüberwachung |
Normen | CE Prüfung, IEC 61851 |
Abmessungen (H x B x T) | 2,25 m x 1,50 m x 0,30 m |
Gewicht | ~ 150 kg |
Energiedatenerfassung
Zähler Typ AC | eHz |
Zähler Typ DC | MID |
Zähler Anzeige | digitale Anzeige |
Ideale Einsatzgebiete:
Raststätten
Ortschaften
Tankstellen
Parkflächen
JETZT DOWNLOADEN
In dem Datenblatt finden Sie alle technischen Spezifikationen der Ladesäule SATELLITE 160. Jetzt als PDF herunterladen.

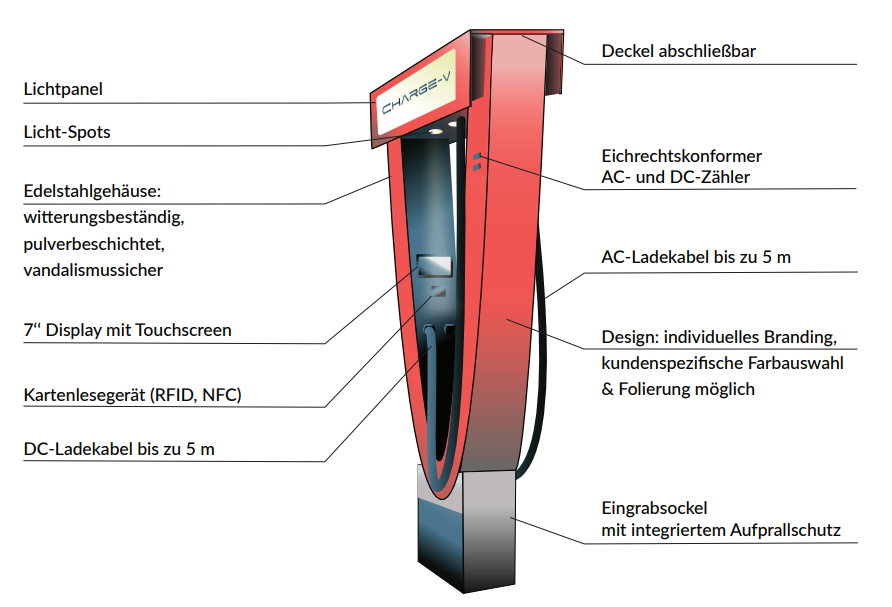

POWERFUL FEATURES
Die Besonderheiten

Eichrechtskonforme
AC- und DC-Abrechnung
Signifikantes Design mit Aufprallschutz
Ladeleistung von
160 kW (DC) und 22 kW (AC)
Einfaches Bezahlen
7" Touchscreen mit graphischer Visualisierung
White Label
Möglichkeit
Vandalismus sicher, witterungsbeständig
Anschlussfertig
vorinstalliert
Pulverbeschichtetes Stahl- und Aluminiumgehäuse
5 m lange AC- und DC-Kabel

Montagesockel
CE Konformitätserklärung
DIN 61851-1, DIN 61851-21,
DIN 61851-23
